专为 PROFINET 协议设计，用于广泛的工业 以太网场合应用，直接 连接两个电子设备、 仪器等，可应用在 EtherCAT 和 EtherNet/ IP。 适用于固定安装 , 室内应用。
全国热线：15389082349 15526750606
特点
电缆阻燃性能满足 IEC60332-1
具有极好的抗外部电磁干扰能力
耐磨损，耐油，PUR 护套性能更佳
使用寿命长
使用灵活，可轻易更换使用设备
提供多种长度和护套选择
优良的 CAT5e 电气性能
线材具有 UL 安规认证
符合 RoHS2.0
电缆结构 / 性能

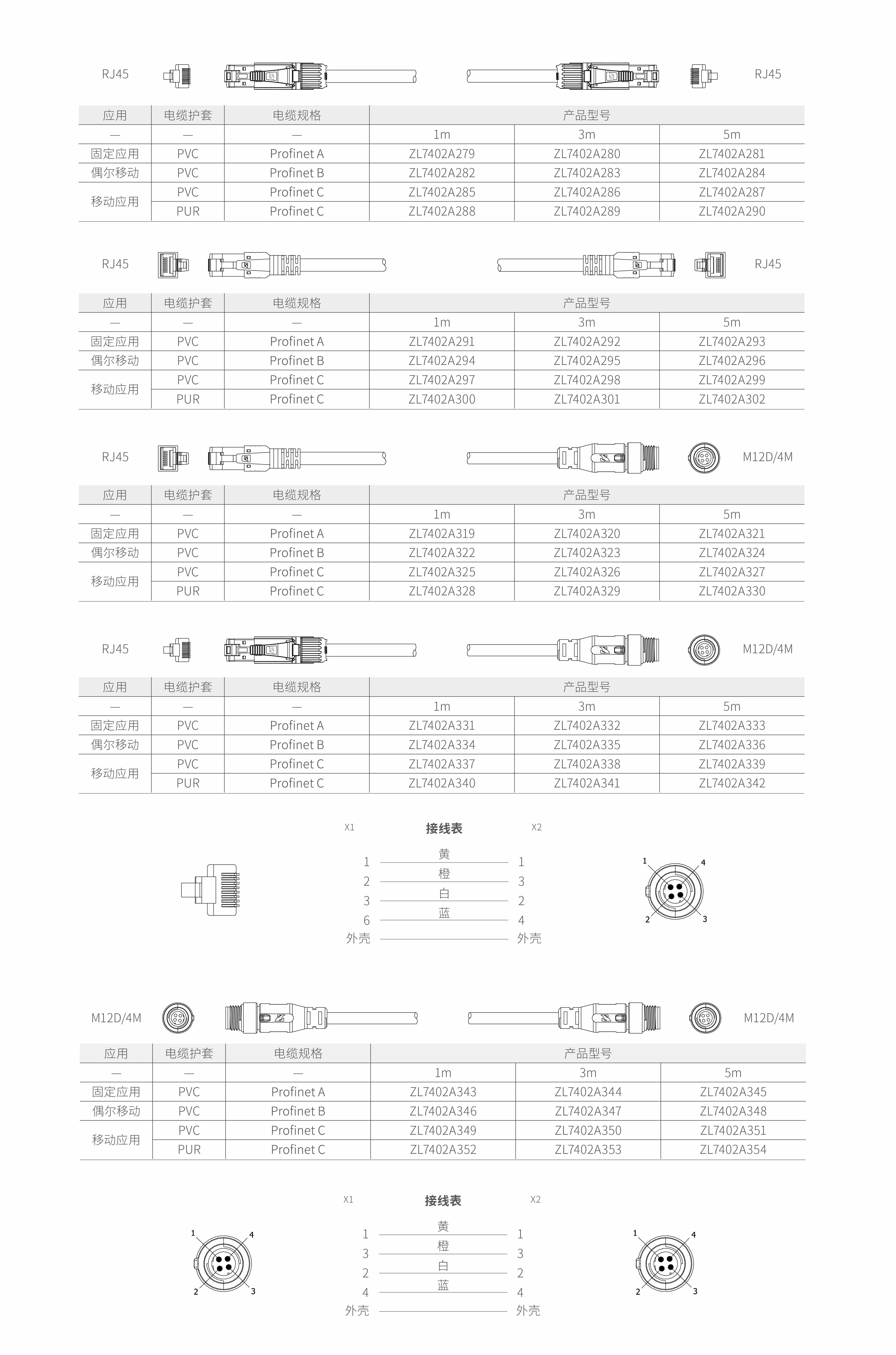

| Profinet A | Profinet B | Profinet C | |
| 导体规格 | 4X22AWG（1/0.645 裸铜） | 4X22AWG（7/0.254 裸铜） | 4X22AWG（19/0.15 裸铜） |
| 绝缘材质 | HDPE | HDPE | HDPE |
| 芯线颜色 | 白 / 蓝 / 黄 / 橙 | 白 / 蓝 / 黄 / 橙 | 白 / 蓝 / 黄 / 橙 |
| 护套材质 | PVC | PVC | PVC/PUR 可选 |
| 屏蔽结构 | 铝箔 + 编织（镀锡铜） | 铝箔 + 编织（镀锡铜） | 铝箔 + 编织（镀锡铜） |
| 编织密度 | ≥ 85% | ≥ 85% | ≥ 85% |
| 护套颜色 | 绿色（RAL6018） | 绿色（RAL6018） | 绿色（RAL6018） |
| 线材外径 | 6.5±0.3mm | 6.5±0.3mm | 6.5±0.3mm |
| 应用场景 | 固定应用 | 偶尔移动 | 移动应用（500 万次拖链） |
| 接口类型 | RJ45（屏蔽型）/M12D 4 针 | RJ45（屏蔽型）/M12D 4 针 | RJ45（屏蔽型）/M12D 4 针 |
| 组装方式 | 装配 / 注塑 可选 | 装配 / 注塑 可选 | 装配 / 注塑 可选 |
| 温度范围 | 固定应用：-40℃ ~80℃ 安装期间：-20℃ ~80℃ | 固定应用：-40℃ ~80℃ 安装期间：-20℃ ~80℃ | 固定应用：-40℃ ~80℃ 安装期间：-20℃ ~80℃ |
| 特性阻抗 | 100±5Ω | 100±5Ω | 100±5Ω |
| 防护等级 | IP20 | IP20 | IP20 |
最小弯曲 半径 | 固定应用：4D(D 为电缆直径） | 固定应用：4D(D 为电缆直径） 偶尔移动：8D(D 为电缆直径） | 固定应用：4D(D 为电缆直径） 偶尔移动：8D(D 为电缆直径） |
| 参考标准 | 传输性能符合 ISO/IEC11801，IEC61156-1,IEC61156-6 | ||
